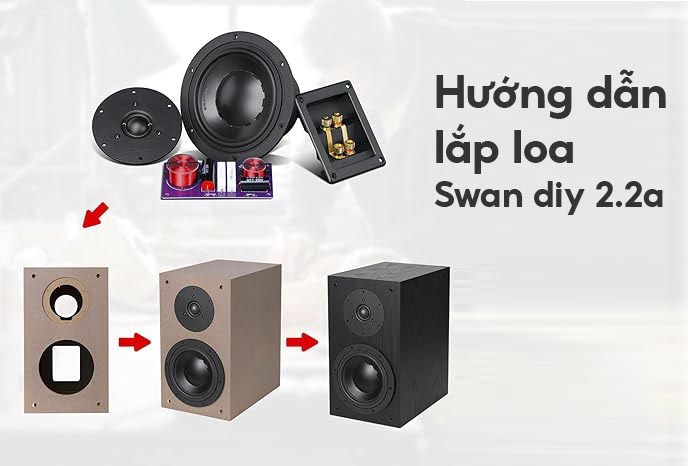

HƯỚNG DẪN TỰ TAY LẮP RÁP LOA HIVI SWAN DIY 2.2a, TẠO CHẤT ÂM CỦA RIÊNG BẠN

Tổng quát

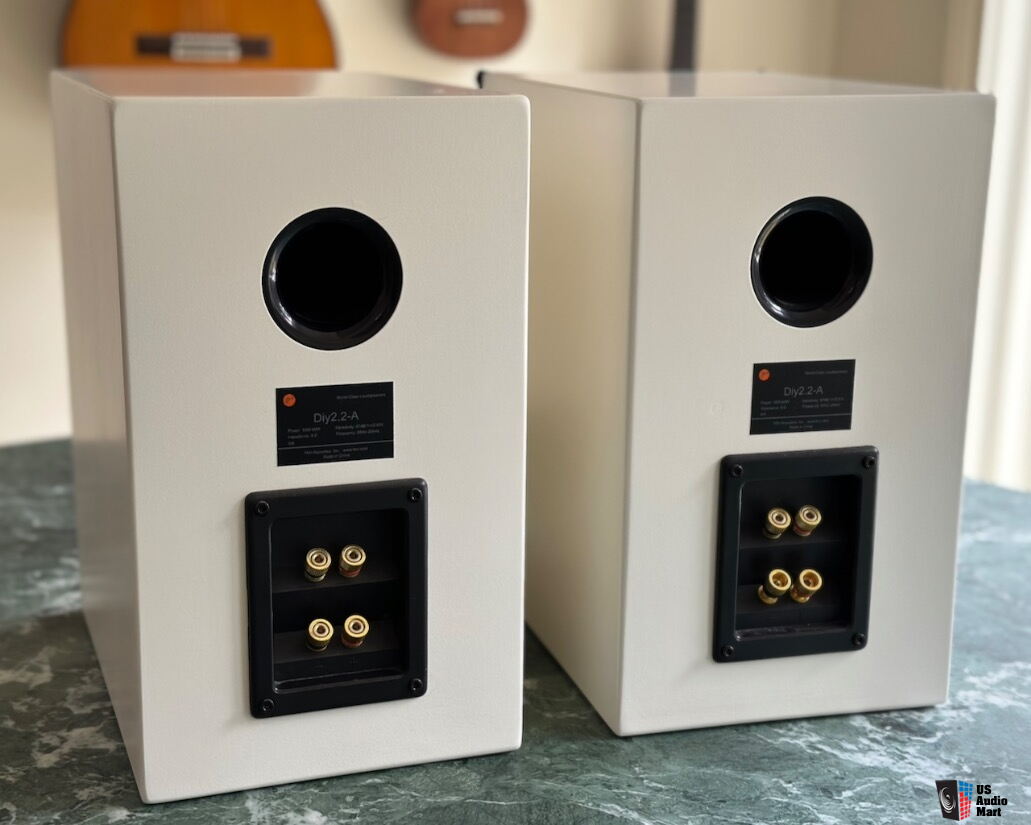

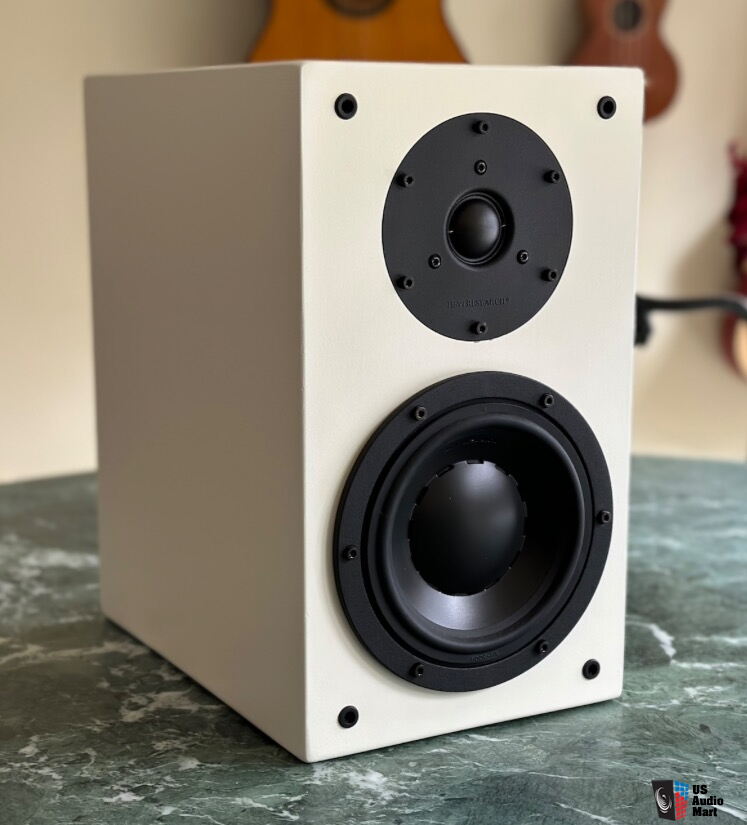

HiVi Swan DIY 2.2A là dòng loa kit dành cho những ai đam mê âm thanh và thích tự tay tạo nên hệ thống của riêng mình. Từ lắp ráp, hoàn thiện đến tinh chỉnh – tất cả đều mang đậm dấu ấn cá nhân. Có thể nói nó là dòng loa DIY nhưng có chất lượng tương đương với loa Hi-Fi.

Bình thường những khách hàng mà mua bộ sản phẩm này thì cũng là những người thực sự có một chút kiến thức về âm thanh hoặc tự làm một bộ âm thanh cho mình rồi, bài viết này mình vẫn viết để hướng dẫn cho các bạn nào tò mò hoặc mới chập chững làm quen với bộ môn âm thanh này nhé.

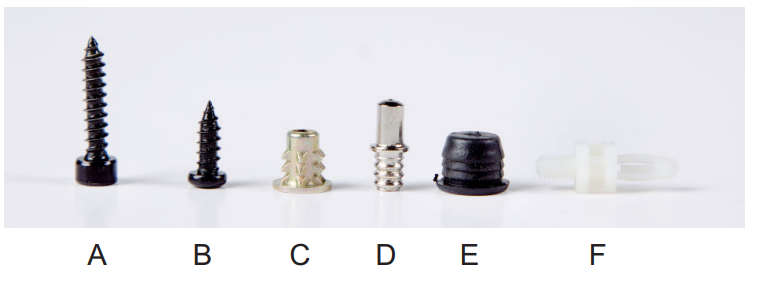

Đây là bộ kit cực kỳ đầy đủ các chi tiết để cho bạn có thể lắp hoàn chỉnh một cặp loa có thể nghe được.

Nếu bạn muốn tìm hiểu kỹ hơn về dòng loa này từ cộng đồng người dùng hãy tham khảo đường link:
https://www.diyaudio.com/community/threads/hivi-swans-diy-2-2a-crossover-modification-upgrade.367587/

Mình sẽ tham khảo ở nhiều nguồn khác nhau để có thể chọn ra cách setup con loa này một cách tối ưu nhất nhé. OK bắt đầu thôi!

Chuẩn bị

Bột kit mua của bên mình: các bạn có thể tham khảo tại đây: (Bộ kit Swan DIY 2.2a)
Keo con chó (nếu các bạn dán vỏ loa)
Keo dán gỗ Titebond
Sơn (nếu các bạn ko thích dán mà sơn thẳng vào vỏ loa)
Tua vít (để bắt ốc)
Mỏ hàn thiếc (để hàn phân tần)
Dao dọc giấy (cắt viền loa)
Giấy giáp (mài viền loa)
Cái Cảo Kẹp Gỗ ( mình khuyên các bạn nên mua cái này gắn loa cho chắc chắn, bạn có thể mua trên shopee với giá vài chục ngàn, hoặc bạn có thể dùng băng dính để dán cũng được)
Băng dính (để xếp các mặt loa rồi gắn keo)

Gắn các mặt loa

Xếp các tấm gỗ theo mẫu này sau đó đổ keo vào các mép gỗ

Mẹo nhỏ: Các bạn có thể dán băng dính xung quanh thùng loa để định vị sau đó đổ keo

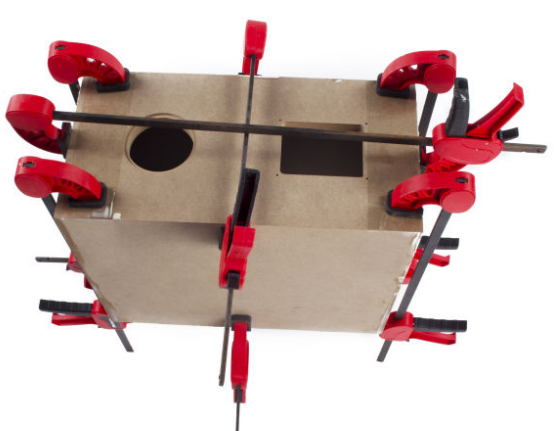

2. Sau đó bạn có thể dùng vam kẹp cố định khi keo khô, nếu ko có vam các bạn có thể lấy băng dính quấn, tuy nhiên sẽ không được chắc chắn như kẹp vam.

Sau khi keo khô, tháo kẹp. Chà nhám các tấm gỗ cho mịn trước khi hoàn thiện.
Bôi một lớp keo mỏng lên lớp gỗ dán và dán lên thùng loa, loa có đẹp hay không do khâu dán này quyết định.
Ấn mạnh và đều để đảm bảo lớp gỗ dán phẳng và mịn.

Lưu ý:

Nếu bạn không thích lớp vỏ hiện tại, bạn có thể dán decal, dán giả gỗ, sơn trực tiếp hoặc để không đều được.
Nên dùng một miếng vải ướt nóng đã vắt để giúp làm mềm lớp gỗ dán, giúp dán đều hơn.
Khuyến khích các bạn nên dán bảo vệ để loa được bền hơn, dưới đây là các loại vât liệu bọc cho loa

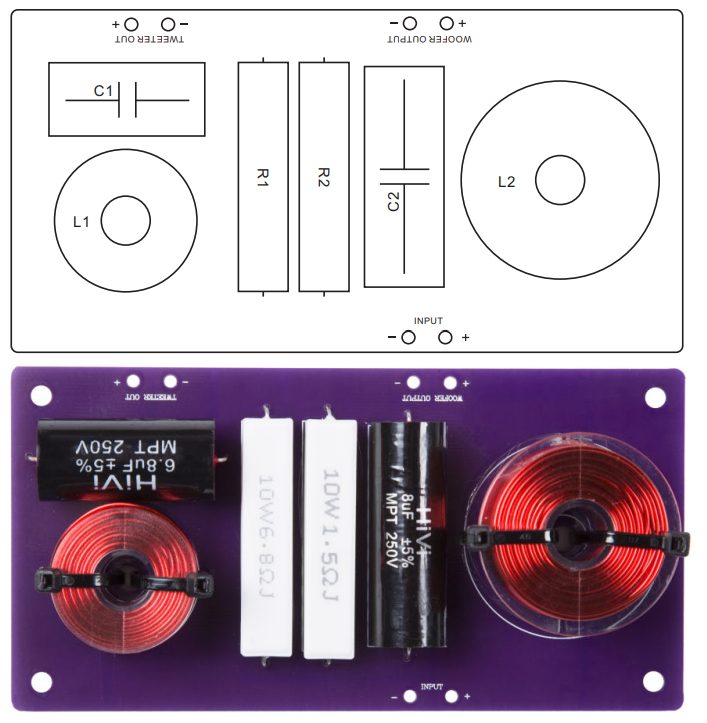

Hàn PCB phân tần

Các linh kiện đã được ký hiệu trên mạch PCB các bạn chỉ việc cắm theo như hình là được.

Lưu ý:

Các linh kiện này đều không phân cực nên các bạn có thể cắm chiều nào cũng được, chỉ có dây nối ra loa là phân biệt âm (-), dương (+). Dây đỏ hàn vào (+), Dây trắng hàn vào (-)
